csi简介
Kubernetes
从1.9
版本开始引入容器存储接口Container Storage Interface
(CSI)机制,用于在Kubernetes
和外部存储系统之间建立一套标准的存储管理接口,通过该接口为容器提供存储服务。
csi设计背景
Kubernetes
通过PV
、PVC
、Storageclass
已经提供了一种强大的基于插件的存储管理机制,
但是各种存储插件提供的存储服务都是基于一种被称为in-true
(树内)的方式提供的,
这要求存储插件的代码必须被放进Kubernetes
的主干代码库中才能被Kubernetes
调用,
属于紧耦合的开发模式。这种in-tree
方式会带来一些问题:
- 存储插件的代码需要与
Kubernetes
的代码放在同一代码库中,并与Kubernetes
的二进制文件共同发布 - 存储插件代码的开发者必须遵循
Kubernetes
的代码开发规范 - 存储插件代码的开发者必须遵循
Kubernetes
的发布流程,包括添加对Kubernetes
存储系统的支持和错误修复 Kubernetes
社区需要对存储插件的代码进行维护,包括审核、测试等工作- 存储插件代码中的问题可能会影响
Kubernetes
组件的运行,并且很难排查问题 - 存储插件代码与
Kubernetes
的核心组件(kubelet和kubecontroller-manager)享有相同的系统特权权限,可能存在可靠性和安全性问题。 - 部署第三方驱动的可执行文件仍然需要宿主机的
root
权限,存在安全隐患 - 存储插件在执行
mount
、attach
这些操作时,通常需要在宿主机上安装一些第三方工具包和依赖库, 使得部署过程更加复杂,例如部署Ceph
时需要安装rbd
库,部署GlusterFS
时需要安装mount.glusterfs
库,等等
基于以上这些问题和考虑,Kubernetes
逐步推出与容器对接的存储接口标准,存储提供方只需要基于标准接口进行存储插件的实现,就能使用Kubernetes
的原生存储机制为容器提供存储服务。这套标准被称为CSI
(容器存储接口)。
在CSI
成为Kubernetes
的存储供应标准之后,存储提供方的代码就能和Kubernetes
代码彻底解耦,部署也与Kubernetes
核心组件分离,显然,存储插件的开发由提供方自行维护,就能为Kubernetes
用户提供更多的存储功能,也更加安全可靠。
基于CSI
的存储插件机制也被称为out-of-tree
(树外)的服务提供方式,是未来Kubernetes
第三方存储插件的标准方案。
csi
架构

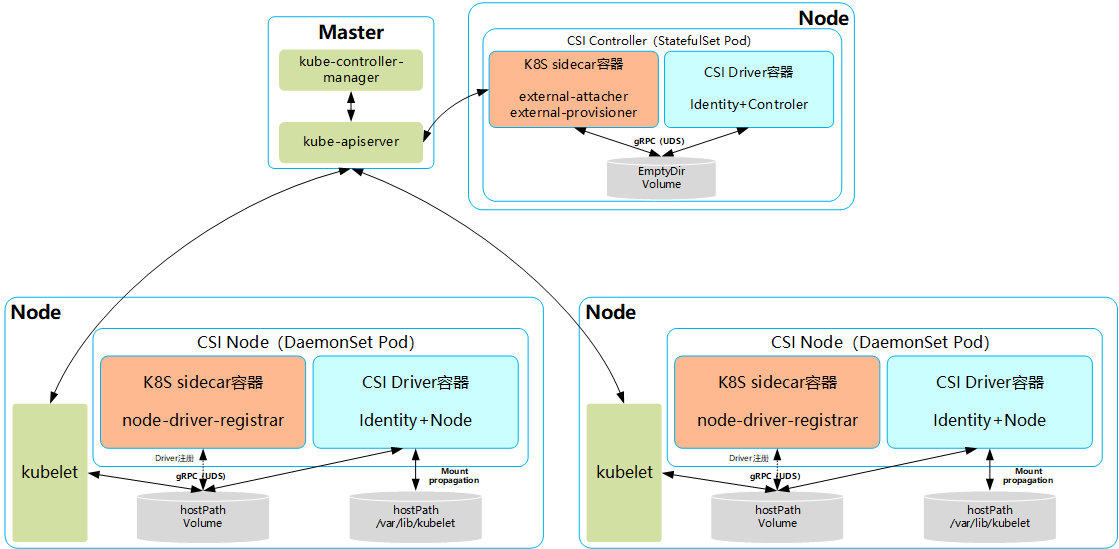

KubernetesCSI
存储插件的关键组件和推荐的容器化部署架构:
CSI Controller
CSI Controller
的主要功能是提供存储服务视角对存储资源和存储卷进行管理和操作。
在Kubernetes
中建议将其部署为单实例Pod
,可以使用StatefulSet
或Deployment
控制器进行部署,设置副本数量为1,保证为一种存储插件只运行一个控制器实例。
在这个Pod
内部署两个容器:
- 与
Master
(kube-controller-manager)通信的辅助sidecar
容器。在sidecar
容器内又可以包含external-attacher
和external-provisioner
两个容器,它们的功能分别如下:external-attacher
:监控VolumeAttachment
资源对象的变更,触发针对CSI
端点的ControllerPublish
和ControllerUnpublish
操作。external-provisioner
:监控PersistentVolumeClaim
资源对象的变更,触发针对CSI
端点的CreateVolume
和DeleteVolume
操作。
CSI Driver
存储驱动容器,由第三方存储提供商提供,需要实现上述接口。
这两个容器通过本地Socket
(Unix DomainSocket,UDS),并使用gPRC
协议进行通信。
sidecar
容器通过Socket
调用CSI Driver
容器的CSI
接口,CSI Driver
容器负责具体的存储卷操作。
CSI Node
CSI Node
的主要功能是对主机(Node)上的Volume
进行管理和操作。在Kubernetes
中建议将其部署为DaemonSet
,在每个Node
上都运行一个Pod
。
在这个Pod
中部署以下两个容器:
- 与
kubelet
通信的辅助sidecar
容器node-driver-registrar
,主要功能是将存储驱动注册到kubelet
中 CSI Driver
存储驱动容器,由第三方存储提供商提供,主要功能是接收kubelet
的调用,需要实现一系列与Node
相关的CSI
接口,例如NodePublishVolume
接口(用于将Volume挂载到容器内的目标路径)、NodeUnpublishVolume
接口(用于从容器中卸载Volume),等等。
node-driver-registrar
容器与kubelet
通过Node
主机的一个hostPath
目录下的unixsocket
进行通信。CSI Driver
容器与kubelet
通过Node
主机的另一个hostPath
目录下的unixsocket
进行通信,同时需要将kubelet
的工作目录(默认为/var/lib/kubelet)挂载给CSIDriver
容器,用于为Pod
进行Volume
的管理操作(包括mount、umount等)。
